iPhone 18 Pro主板设计曝光：L型异形主板成亮点，私自扩容或将彻底成为历史

数码前线

最近一则关于iPhone 18 Pro系列的重磅消息——得益于六月下旬苹果印度核心供应商塔塔电子遭遇的网络攻击，iPhone 18 Pro系列的主板设计图意外流出。作为一名长期关注手机硬件拆解和维修圈的爱好者，我觉得这次泄露的信息值得好好聊聊，尤其是苹果在主板架构上做出的重大调整。
双层主板夹心SoC方案正式退场

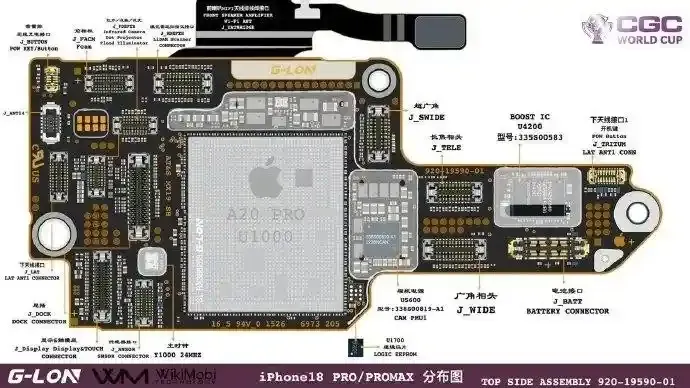

从泄露的分布图来看，苹果这次彻底放弃了沿用多年的双层主板夹心SoC设计。熟悉iPhone拆机的朋友应该知道，从iPhone X开始，苹果就采用了将A系列芯片夹在两层主板之间的结构，这种设计虽然节省了内部空间，但散热一直是个老大难问题。芯片产生的热量需要穿透多层PCB才能传导到散热材料上，热阻高、积热严重，这也是历代iPhone高负载下容易降频的重要原因之一。
L型异形主板+A20 Pro芯片外置，散热效率有望质变
这次iPhone 18 Pro系列转而采用了L型异形主板，最大的亮点在于A20 Pro芯片被直接放置于主板表层。这意味着芯片可以与散热石墨、VC均热板直接接触，省去了热量穿透多层PCB的过程。从工程角度来看，整体热阻会显著下降，高负载场景下的温控表现应该能得到实质性改善。
对于游戏玩家和重度用户来说，这无疑是个好消息。以往iPhone玩大型游戏时间一长就降亮度、降频的情况，或许在iPhone 18 Pro上会有明显缓解。当然，具体效果还得等真机上市后的实测验证，但至少从设计思路上看，苹果终于开始正视散热问题了。
NAND闪存移入夹层，扩容党要哭了
不过有好消息就有坏消息。这次主板重构的另一个关键变化是：NAND闪存被移入了L型两层主板的中间夹层。这意味着闪存芯片被完全封闭在主板内部，机身外部无法直接触及。
对普通用户来说，这可能没什么感觉。但对于维修圈和扩容党来说，这几乎是一记重拳。后续如果需要扩容，维修人员必须先将主板进行高温分离，更换NAND芯片后再重新植锡贴合。整个工艺流程的复杂度大幅提升，对维修师傅的手工要求极高，稍有不慎就会导致主板报废。换句话说，iPhone 18 Pro的私自扩容，风险和成本都将大幅攀升，基本可以说是"劝退级"难度了。
苹果这一步棋，明面上是优化散热和内部堆叠，暗地里也进一步堵死了第三方扩容的路子。对于存储需求大的用户，我的建议是在购机时就一步到位选好容量，别指望后期省钱扩容了。
通信配置：X80基带常规迭代，未见惊喜
通信方面，iPhone 18 Pro系列将搭载高通骁龙X80基带，支持6Rx接收，下行速率10Gbps、上行3.5Gbps，配合SDR740双射频IC以及多组独立影像供电芯片。从参数上看，这属于常规迭代升级，并没有超出预期的突破性配置。
其实这也符合苹果这些年在通信模块上的策略——稳扎稳打，不求激进。对于绝大多数用户来说，现有的5G网速已经完全够用，X80基带更多的提升可能体现在信号稳定性和功耗控制上，而非单纯的峰值速率。
一点个人看法
总的来说，iPhone 18 Pro这次的主板重构是一次比较务实的调整。散热改善是用户能实实在在感知到的体验升级，而NAND闪存内置则是苹果在维修可控性上的进一步收紧。对于打算入手的朋友，我的建议是：第一，存储容量宁大勿小；第二，如果经常玩游戏或拍视频，Pro系列的散热改进值得期待。
当然，以上信息均来源于供应链泄露，最终量产版本是否完全一致还有待验证。等秋季发布会后拿到真机，咱们再来详细拆解验证。
