科普：SIM卡引脚结构知多少

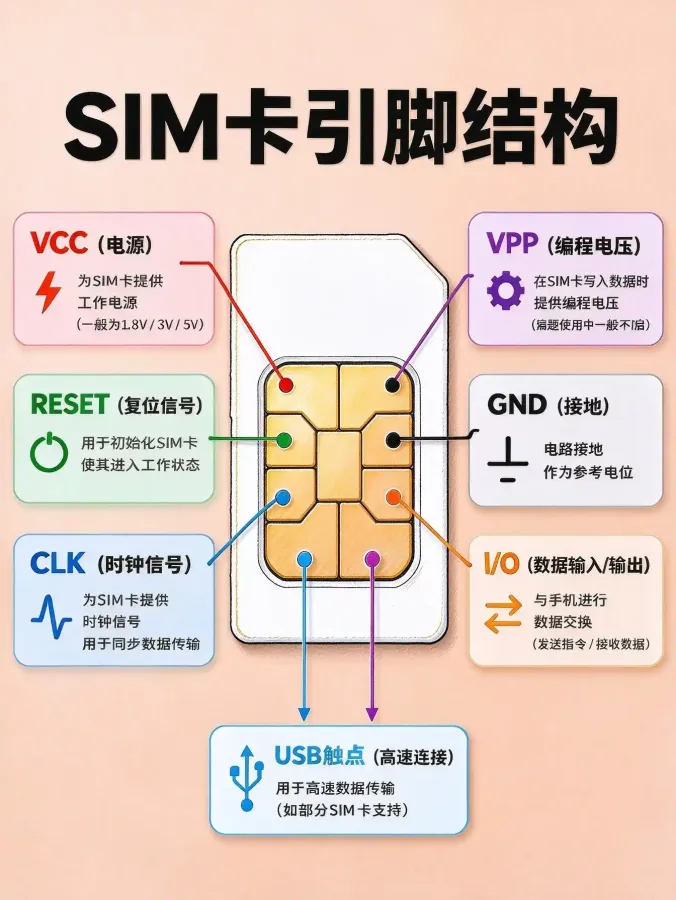

虽然我们每天都在使用手机，但很少有人会仔细端详那张小小的SIM卡。其实，卡背面那些金色的金属触点，每一个都有明确的分工。今天结合一张科普图，带大家了解一下SIM卡的引脚结构。

首先是基础供电部分。VCC负责为SIM卡提供工作电源，电压一般在1.8V、3V或5V之间。与之配套的是GND（接地），它是电路的参考电位，保证电流能够形成完整回路。

在控制与同步方面，有两个关键引脚。RESET是复位信号，手机通过它来初始化SIM卡，让卡进入工作状态；CLK则是时钟信号，用于同步数据传输，确保信息交互的节奏一致。另外还有一个VPP引脚，用于写入数据时提供编程电压，但有意思的是，它在日常使用中通常是不启用的，算是一个冷知识。

数据交互的核心当属I/O引脚，它负责手机与SIM卡之间的数据交换，包括发送指令和接收数据。

此外，部分SIM卡的底部还设有USB触点，用于支持高速数据传输。不过这种设计在日常手机中相对少见。

简单来说，正是这几个触点各司其职、协同工作，才让手机能够正常识别网络和读取信息。大家在日常使用中可能遇到接触不良或者识别不到卡的情况，多半也是因为这几个触点被氧化或污渍遮挡了。不知道大家平时留意过这些金属触点吗？欢迎在评论区交流。
