笔记本电脑内部结构图解：从ABCD壳到散热系统的完整拆解逻辑

电脑学院

用了这么多年笔记本，大部分人可能都没想过掀开底盖后里面长什么样。最近整理了一套笔记本内部结构的图解资料，从外壳堆叠、显示模组、输入交互到核心硬件和散热系统，梳理了一遍各部分的功能逻辑。无论你是准备自己动手清灰换硅脂，还是想在选购时看懂评测里的“散热规格”，了解这些基础结构都很有帮助。

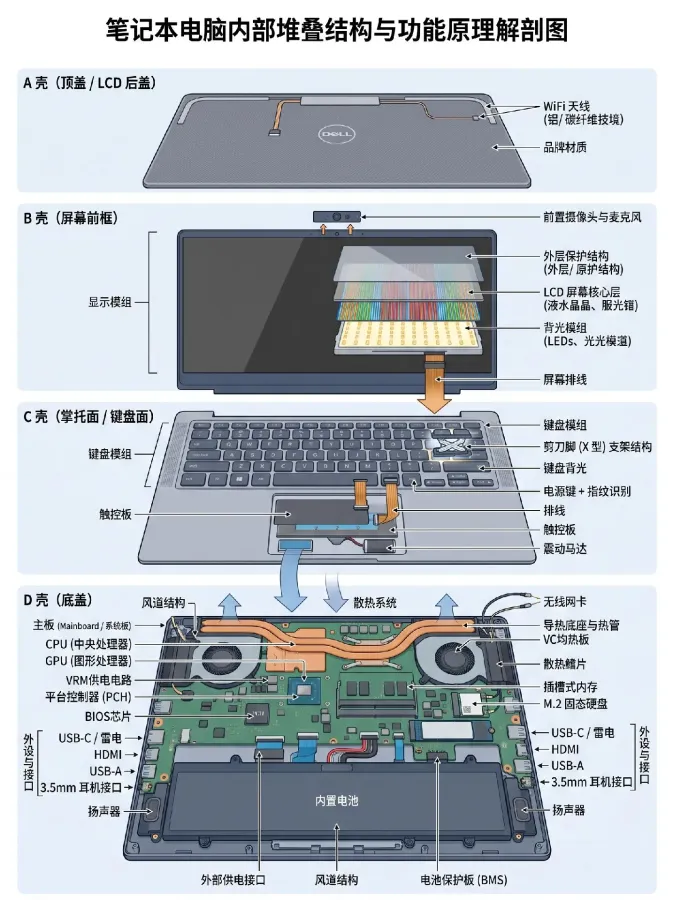

一、外壳体系：ABCD壳各司其职

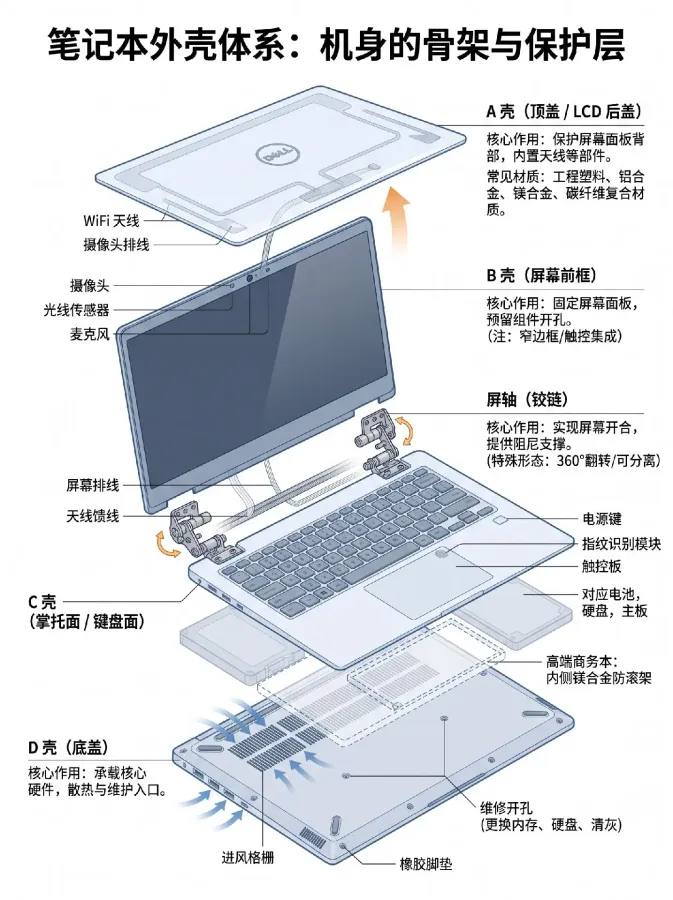

笔记本的机身通常被拆分为四个壳体，各自承担不同的结构任务。
A壳是顶盖，也就是屏幕的背部。除了保护显示面板，它还肩负着天线的集成任务——WiFi和蓝牙天线通常被布置在A壳内侧，通过金属机身预留的天线窗实现信号收发。材质上常见工程塑料、铝合金、镁合金和碳纤维复合材料，不同材质直接影响机身重量和刚性。
B壳是屏幕前框，核心作用是固定显示面板并预留摄像头、麦克风的开孔。现在窄边框设计普及，B壳的宽度被压缩得越来越窄，部分机型还会把触控层集成在这一区域。
C壳是掌托面和键盘面，是我们日常接触最频繁的部位。键盘模组、触控板、电源键、指纹识别模块都集中在这里。部分游戏本和创作本还会在C壳边缘布置独立的实体快捷键，用来切换性能模式或调节音量灯光。
D壳是底盖，也是核心硬件的承载层和散热系统的维护入口。拆开D壳就能看到主板、电池、散热模组，以及可供后期升级的内存和硬盘插槽。D壳上通常开有进风格栅，底部橡胶脚垫除了防滑，还能垫高机身辅助进风。
屏轴（铰链）连接A/B壳与C壳，负责屏幕的开合阻尼。普通本一般支持120°到180°开合，二合一设备则会采用360°翻转的特殊屏轴结构。
二、显示系统：你看到的画面是怎么产生的

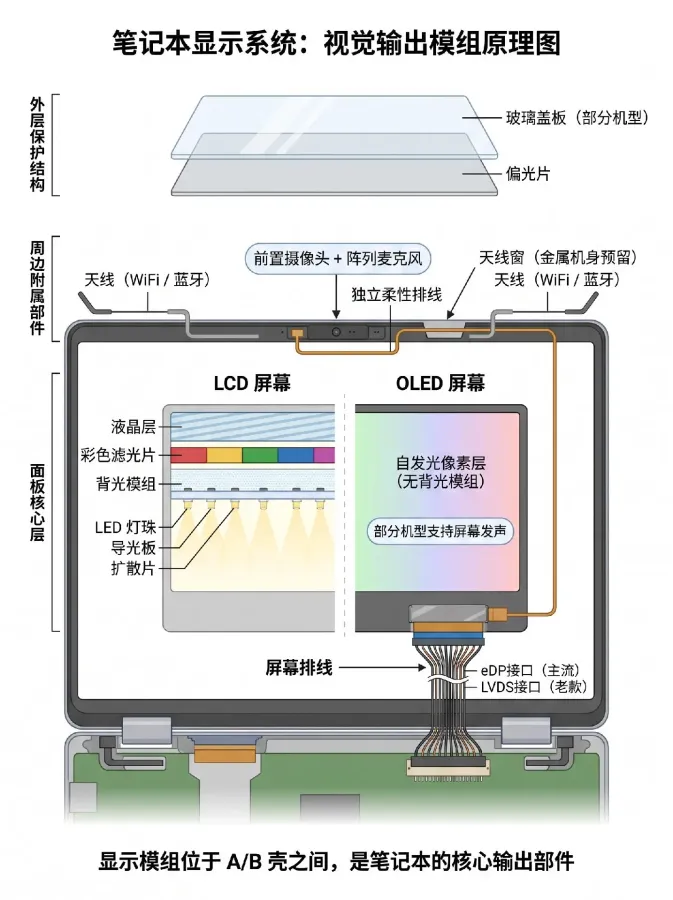

显示模组夹在A壳和B壳之间，是笔记本的核心输出部件。
目前笔记本屏幕主要分为LCD和OLED两种技术路线。LCD屏幕需要背光模组提供光源，光线依次穿过导光板、扩散片、液晶层和彩色滤光片，最终形成我们看到的图像。OLED屏幕则采用自发光像素层，每个像素独立发光，不需要背光模组，因此可以做到更薄，部分机型还会利用屏幕本身作为发声单元。
屏幕与主板之间通过排线连接，目前主流接口是eDP，老款机型多用LVDS。屏幕顶部通常集成前置摄像头和阵列麦克风，通过独立柔性排线与主板通信。WiFi和蓝牙天线也围绕屏幕四周布置，金属机身的机型会在对应位置预留非金属的天线窗，避免信号屏蔽。
三、输入交互：C壳下的精密结构

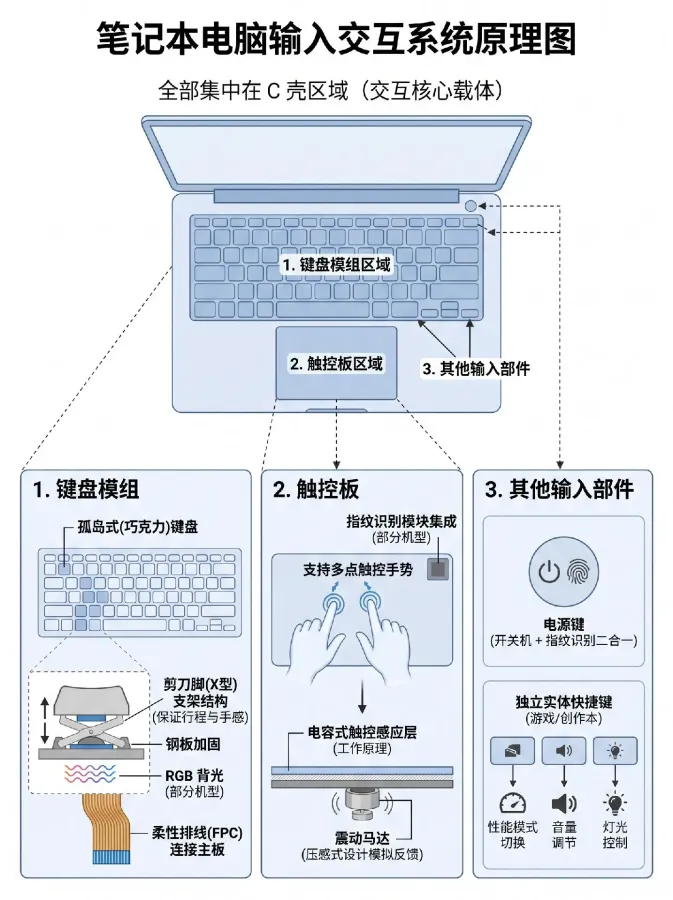

键盘模组是C壳区域最复杂的部件之一。目前主流笔记本多采用孤岛式（巧克力）键盘，键帽下方是剪刀脚（X型）支架结构，负责保证按键的行程和回弹手感。部分机型还会在键盘底部加入钢板加固，并布置RGB背光模组。所有按键信号通过柔性排线（FPC）汇总后连接到主板。
触控板位于键盘下方，内部是电容式触控感应层，支持多点触控手势。部分高端机型会在触控板左上角集成指纹识别模块，实现按压式解锁。触控板下方通常还藏有震动马达，用来模拟按压反馈，也就是常说的压感式设计。
四、核心计算与存储：主板上的算力中枢

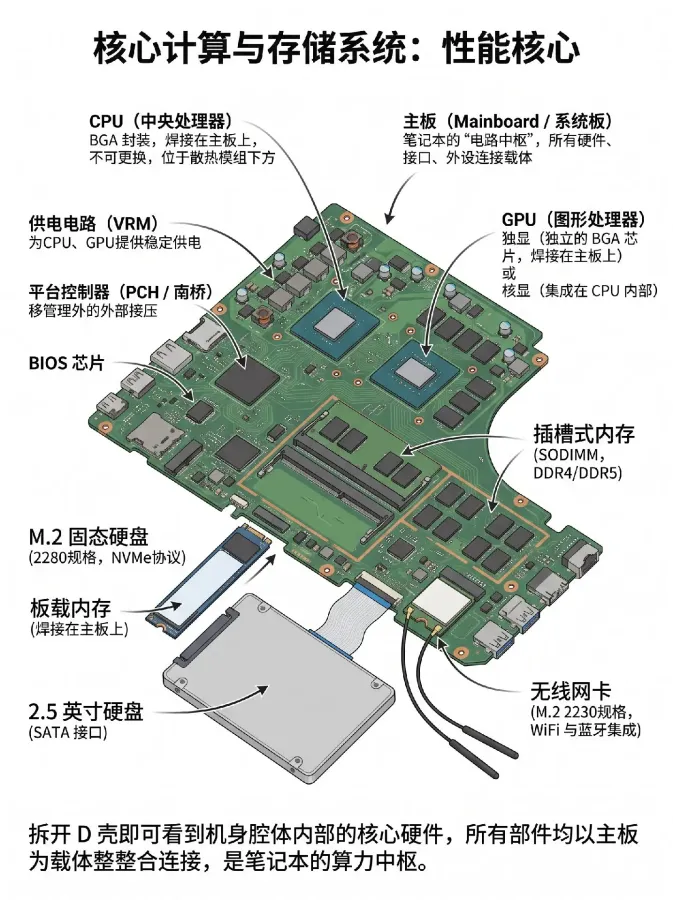

拆开D壳后，最显眼的就是那块绿色的主板。主板是笔记本的“电路中枢”，所有硬件都围绕它整合连接。
CPU和GPU是性能核心。笔记本上的CPU多采用BGA封装，直接焊接在主板上，用户无法自行更换，位置通常位于散热模组正下方。GPU分为独立显卡和核显两种，独显也是BGA芯片焊接在主板上，核显则直接集成在CPU内部。
供电电路（VRM）围绕在CPU和GPU周围，负责把电池或适配器的电压转换成处理器需要的稳定供电。平台控制器（PCH，俗称南桥）则管理着除CPU直连外的其他外部接口和数据通道。
存储方面，笔记本目前主流配置是插槽式内存（SODIMM规格，DDR4或DDR5）和M.2固态硬盘（2280规格，走NVMe协议）。部分轻薄本为了压缩厚度，会采用板载内存设计，直接焊接在主板上，牺牲了升级空间。如果机身厚度允许，还会保留一个2.5英寸硬盘位，走SATA接口。无线网卡则多为M.2 2230规格，WiFi与蓝牙集成在同一模块上。
五、散热系统：决定性能释放的关键
笔记本的性能不仅取决于CPU和GPU的规格，更取决于散热系统能不能把热量及时带走。

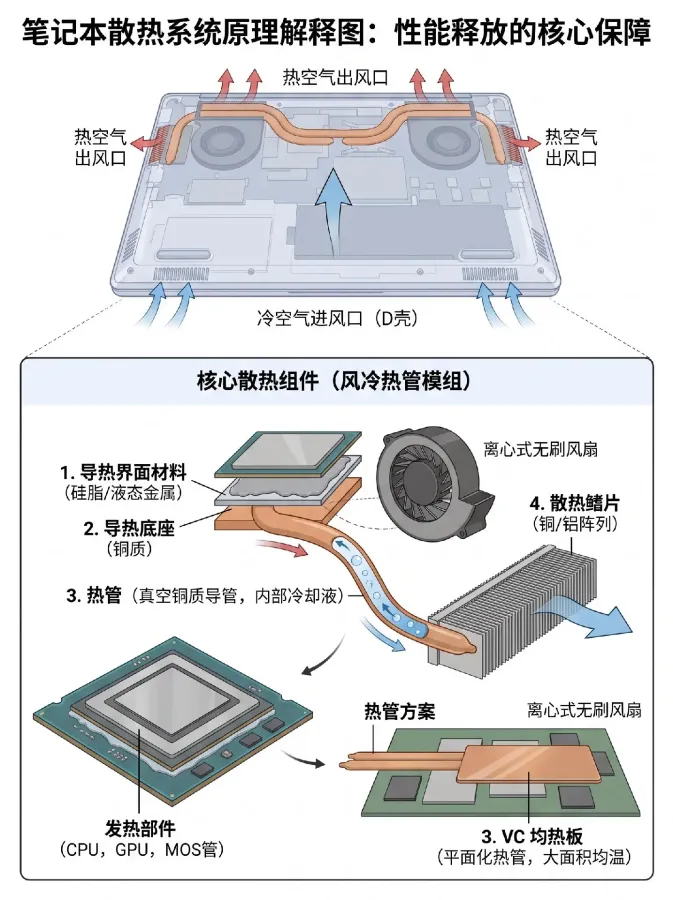

目前主流的风冷方案由四个核心组件构成：导热界面材料（硅脂或液态金属）、铜质导热底座、真空铜质热管，以及铜铝阵列散热鳍片。热管内部填充有冷却液，在真空环境下通过液体的蒸发和冷凝循环，把热量从发热部件（CPU、GPU、MOS管）快速传导到散热鳍片。最后由离心式无刷风扇把热空气从机身侧面的出风口吹出去。
部分高性能机型还会加入VC均热板，它相当于一个平面化的热管，能够在大面积上均匀分散热量，避免局部过热。冷空气从D壳底部的进风口进入，流经主板和散热鳍片后变成热空气，从机身尾部或侧面的出风口排出——这就是为什么笔记本底部和出风口附近在满载时会明显发热。
六、供电与接口：续航和扩展的保障

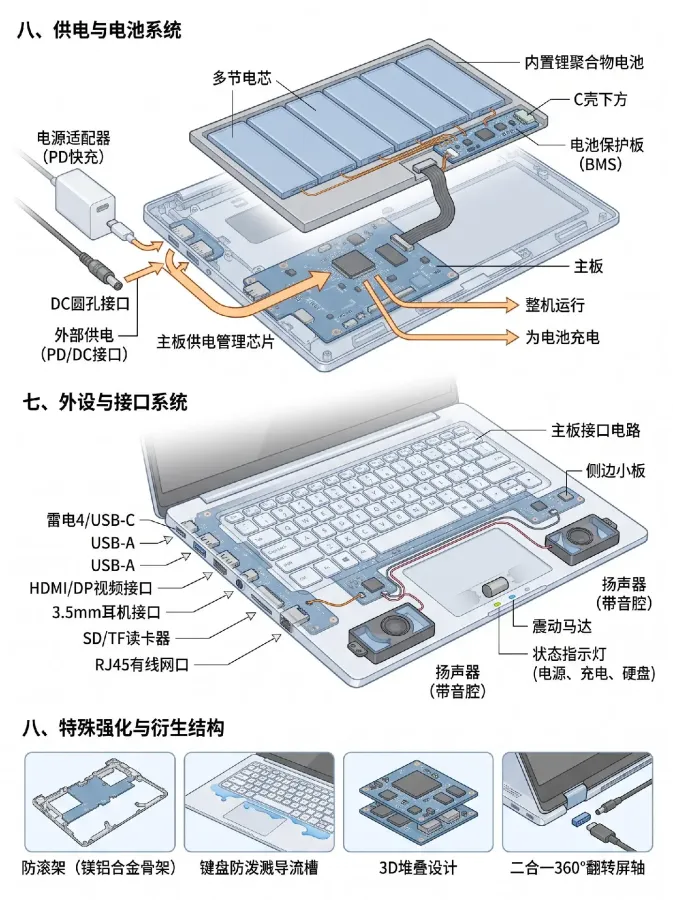

笔记本的供电系统由内置锂聚合物电池和外部电源适配器组成。电池通常布置在C壳下方，由多节电芯串联而成，配备电池保护板（BMS）管理充放电安全。外部供电通过USB-C（PD快充）或传统DC圆孔接口进入主板，由主板上的供电管理芯片分配：一部分直接供给整机运行，另一部分为电池充电。
接口方面，目前主流笔记本通常配备雷电4/USB-C、USB-A、HDMI/DP视频接口、3.5mm耳机接口，部分机型还会保留SD/TF读卡器和RJ45有线网口。这些接口通过主板接口电路和侧边小板与主板连接。机身两侧还布置有带音腔的扬声器、震动马达和状态指示灯，用来反馈电源、充电和硬盘读写状态。
七、那些看不到的强化设计
除了常规结构，厂商还会在细节处做强化。高端商务本会在C壳内侧加入镁铝合金防滚架，提升整机抗扭和抗摔能力。部分机型在C壳与主板之间设计键盘防泼溅导流槽，少量液体进入时可以从底部排出，降低主板短路风险。内部空间紧张的超薄本则会采用3D堆叠设计，把主板元件分层布置，在有限厚度里塞下更多硬件。
了解这些结构的意义在于，当你下次看到评测里提到“双风扇五热管”、“板载内存不可升级”、“D壳进风口设计”时，能立刻在脑海中对应到具体的物理位置和作用。对于想自己动手换硬盘、加内存或者清灰换硅脂的朋友，先搞清楚ABCD壳的拆解顺序和各部件的位置关系，也能避免很多不必要的麻烦。
